Выбор труб для магистрального газопровода — критически важная задача, от которой зависит безопасность и эффективность всей газотранспортной системы. В этом руководстве мы подробно разберем все аспекты выбора труб для газопроводов высокого давления на основе нашего 8-летнего опыта поставок для крупнейших газовых проектов России.
А для дачного участка можно выбрать ПНД трубы для газа от компании СДС.
Основные требования к трубам для газопроводов
Магистральные газопроводы работают в экстремальных условиях: высокое давление (до 9.8 МПа), перепады температур, агрессивная среда. Поэтому к трубам предъявляются особые требования:
⚠️ Критические параметры
- Прочность: временное сопротивление разрыву не менее 510 МПа
- Пластичность: относительное удлинение не менее 20%
- Ударная вязкость: KCV при -40°C не менее 29.4 Дж/см²
- Свариваемость: углеродный эквивалент не более 0.43%
Все трубы должны выдерживать рабочее давление с коэффициентом запаса прочности не менее 1.5. Для газопроводов I категории этот коэффициент увеличивается до 1.75.
Нормативная база: ГОСТы и СНиПы
Выбор труб для газопроводов регламентируется целым комплексом нормативных документов. Основные из них:
| Документ | Область применения | Ключевые требования |
|---|---|---|
| СП 36.13330.2012 | Магистральные трубопроводы | Общие требования к проектированию |
| ГОСТ 31447-2012 | Трубы стальные для МГ | Классы прочности К52-К65 |
| ГОСТ Р 56403-2015 | Трубы нового поколения | Повышенная деформационная способность |
| СТО Газпром 2-4.1-713-2013 | Трубы для Газпрома | Дополнительные требования к качеству |
"При выборе труб для объектов Газпрома обязательно требуется соответствие СТО Газпром. Это более жесткие требования по сравнению с ГОСТ, особенно в части ударной вязкости и чистоты стали."

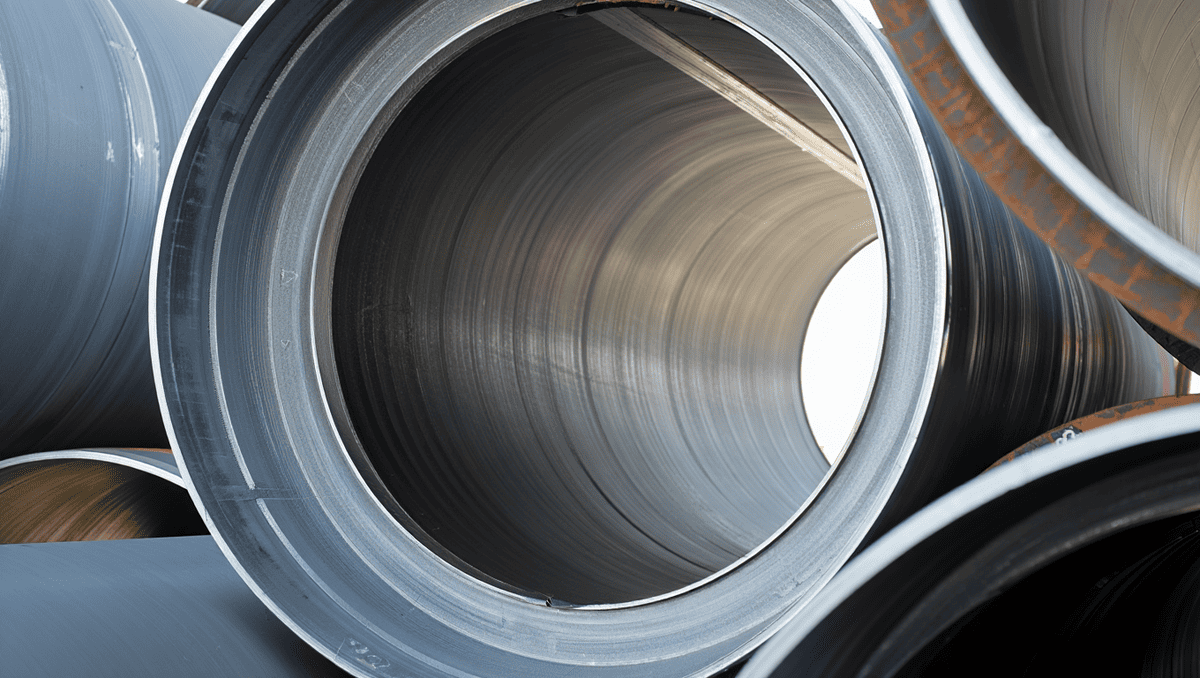

Рис. 1. Поперечное сечение газопроводной трубы большого диаметра
Марки стали для газопроводных труб
Выбор марки стали зависит от рабочего давления, диаметра газопровода и климатических условий эксплуатации. Наиболее востребованные марки:
Для умеренного климата
- К52 (Х52): для давления до 5.4 МПа, диаметр до 820 мм
- К55 (Х60): для давления до 7.4 МПа, диаметр до 1020 мм
- К60 (Х70): для давления до 9.8 МПа, диаметр до 1420 мм
Для холодного климата
- 09Г2ФБ: работа при температурах до -60°C
- 10Г2ФБЮ: повышенная хладостойкость и прочность
- 13Г1С-У: для особо ответственных участков
💡 Совет эксперта
Для газопроводов в районах с сейсмичностью выше 6 баллов рекомендуем использовать трубы с повышенной деформационной способностью класса прочности не ниже К55 с относительным удлинением не менее 22%.
Выбор диаметра и толщины стенки
Диаметр газопровода определяется на основе гидравлического расчета с учетом требуемой пропускной способности. Толщина стенки рассчитывается по формуле:
где:
- δ — толщина стенки, мм
- P — рабочее давление, МПа
- D — наружный диаметр, мм
- σ — допускаемое напряжение, МПа
- φ — коэффициент прочности сварного соединения
- c — прибавка на коррозию, мм

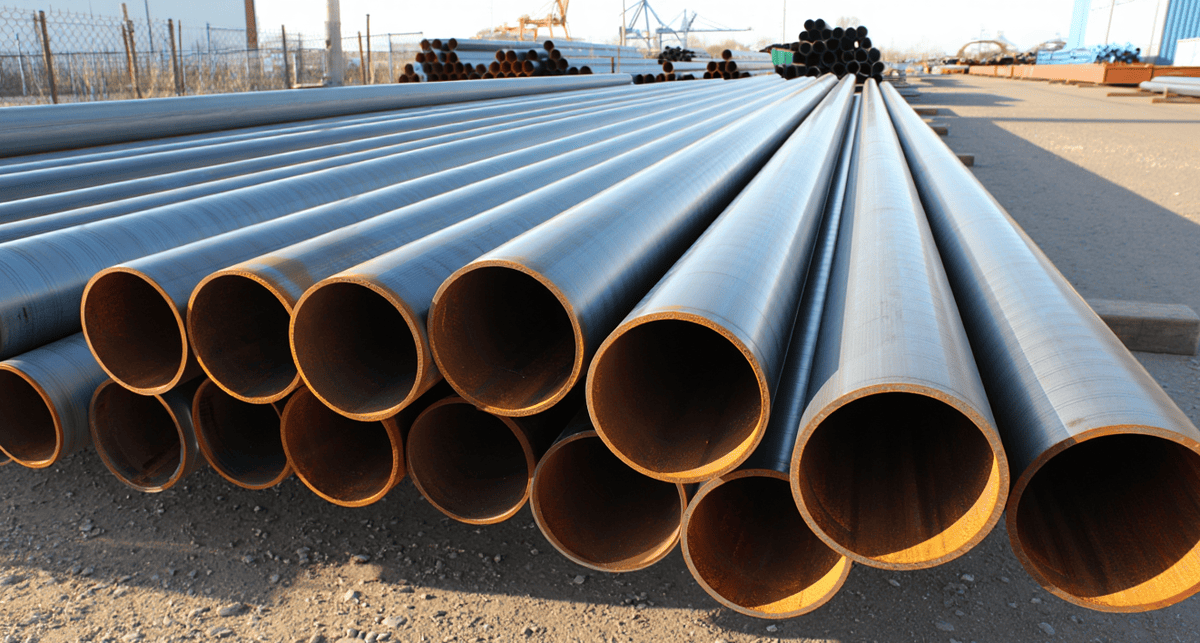

Рис. 2. Трубы большого диаметра
Контроль качества и испытания
Каждая партия труб для газопровода должна пройти комплекс испытаний:
- Химический анализ стали — проверка соответствия марке
- Механические испытания — на растяжение, удар, загиб
- Гидравлические испытания — давлением 1.25 от рабочего
- Ультразвуковой контроль — 100% сварного шва
- Рентгеновский контроль — выборочно 10% швов
- Испытание на сплющивание — для труб малого диаметра
Антикоррозийная защита
Для магистральных газопроводов обязательна заводская изоляция труб. Основные типы покрытий:
| Тип покрытия | Температура эксплуатации | Срок службы |
|---|---|---|
| Трехслойное ПЭ | -20...+60°C | 50 лет |
| Трехслойное ПП | -20...+110°C | 50 лет |
| Эпоксидное | -40...+80°C | 30 лет |
| Полиуретановое | -60...+80°C | 40 лет |
Критерии выбора поставщика
При выборе поставщика труб для газопровода обратите внимание на следующие критерии:
✅ Обязательные требования к поставщику
- Наличие сертификата СДС ИНТЕРГАЗСЕРТ
- Аккредитация в ПАО "Газпром"
- Собственная аккредитованная лаборатория
- Опыт поставок для магистральных газопроводов
- Возможность изготовления труб по ТУ заказчика
- Гарантия качества не менее 5 лет
Типичные ошибки при выборе
На основе анализа аварий на газопроводах выделим основные ошибки при выборе труб:
- Экономия на качестве стали — использование труб с пониженными характеристиками приводит к авариям
- Игнорирование климатических условий — обычная сталь в условиях Крайнего Севера быстро теряет свойства
- Неправильный выбор изоляции — несоответствие покрытия условиям эксплуатации сокращает срок службы
- Отсутствие входного контроля — принятие труб без проверки документов и испытаний
- Закупка у непроверенных поставщиков — риск получить контрафакт или брак
Заключение и рекомендации
Выбор труб для магистрального газопровода — комплексная инженерная задача, требующая учета множества факторов. Основные рекомендации:
📌 Чек-лист для выбора труб
- ☑️ Определите категорию участка газопровода
- ☑️ Рассчитайте требуемую толщину стенки с запасом
- ☑️ Выберите марку стали с учетом климата
- ☑️ Определите тип антикоррозийного покрытия
- ☑️ Проверьте наличие всех сертификатов
- ☑️ Убедитесь в аккредитации поставщика
- ☑️ Запросите референс-лист поставок
- ☑️ Организуйте входной контроль качества
Помните: правильный выбор труб — это инвестиция в безопасность и долговечность газопровода. Не экономьте на качестве, ведь стоимость труб составляет всего 15-20% от общей стоимости строительства, но именно от них зависит надежность всей системы.
"За 8 лет работы мы поставили более 15 000 тонн труб для газопроводов. Ни одной рекламации по качеству. Секрет прост — работаем только с проверенными заводами и проводим 100% входной контроль."
— Алексей Кузнецов, технический директор МеталлРезерв
